Gegenplatte für Quadratrohrbügel verzinkter Stahl / (Größe) für Lichteweite: 72mm (1 Stück)

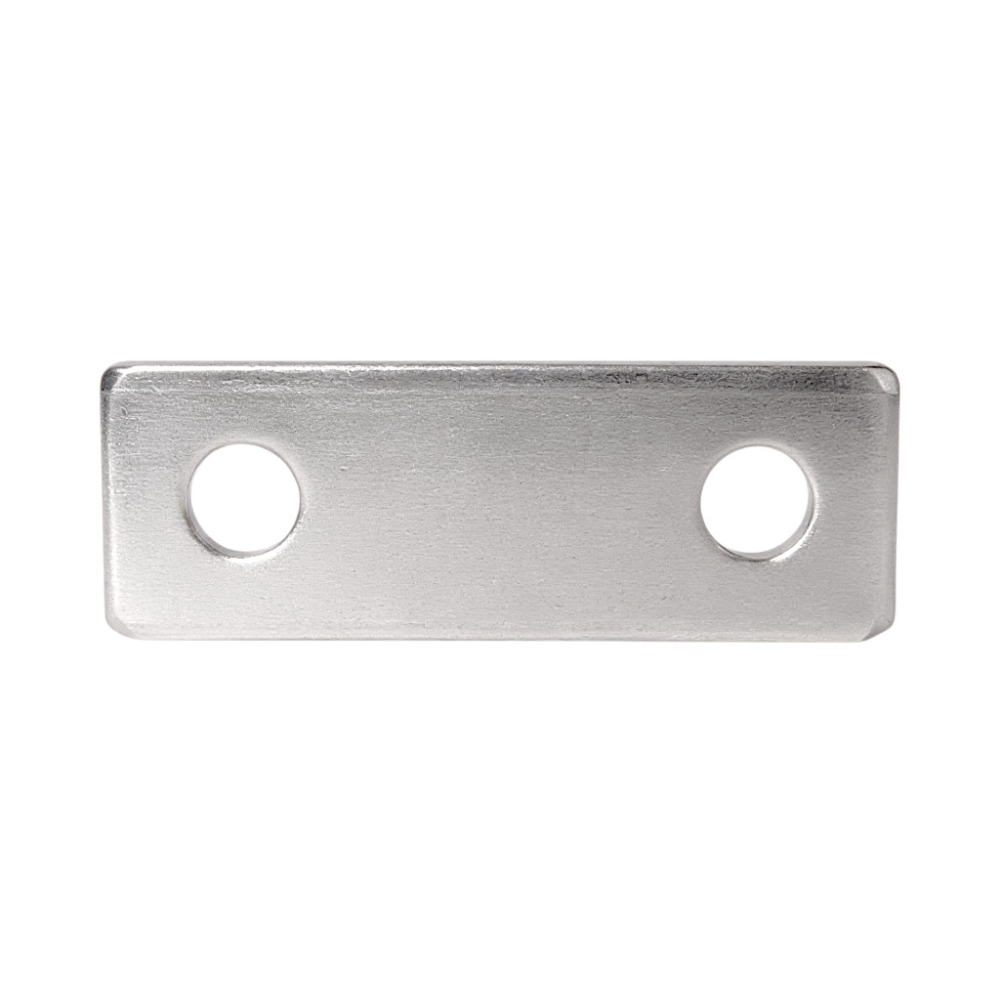

Gegenplatte für Quadratrohrbügel – verzinkter Stahl

Robuste Gegenplatte zur sicheren Befestigung von Vierkant- und Quadratrohr

Diese Gegenplatte für Quadratrohrbügel dient als stabiles Gegenstück zur Bügelschraube bzw. Bügelschelle und ermöglicht eine zuverlässige Befestigung von Vierkantrohr- und Quadratrohrprofilen. Sie ist aus hochwertigem, verzinktem Stahl gefertigt und ideal für den Einsatz im Stahlbau, Maschinenbau oder bei Rohrkonstruktionen geeignet.

Merkmale im Überblick:

• Ausführung: Verzinkter Stahl (Edelstahl auf Anfrage erhältlich)

• Für Bügelschellen bzw. Quadratrohrbügel mit verschiedenen lichten Weiten

• Hoch belastbar durch massives Flachstahlprofil

• Passend gebohrte Löcher zur einfachen Montage

Verfügbare Ausführungen:

• Lichte Weite 42 mm: 30×3 mm, Lochabstand 52 mm, Bohrung 12 mm, Länge 72 mm

• Lichte Weite 52 mm: 30×3 mm, Lochabstand 62 mm, Bohrung 12 mm, Länge 82 mm

• Lichte Weite 62 mm: 30×3 mm, Lochabstand 72 mm, Bohrung 12 mm, Länge 92 mm

• Lichte Weite 72 mm: 30×3 mm, Lochabstand 84 mm, Bohrung 14 mm, Länge 104 mm

• Lichte Weite 82 mm: 30×3 mm, Lochabstand 94 mm, Bohrung 14 mm, Länge 116 mm

• Lichte Weite 92 mm: 30×3 mm, Lochabstand 104 mm, Bohrung 14 mm, Länge 126 mm

• Lichte Weite 102 mm: 40×4 mm, Lochabstand 114 mm, Bohrung 14 mm, Länge 136 mm

• Lichte Weite 122 mm: 40×4 mm, Lochabstand 134 mm, Bohrung 14 mm, Länge 156 mm

• Lichte Weite 142 mm: 40×4 mm, Lochabstand 158 mm, Bohrung 18 mm, Länge 190 mm

• Lichte Weite 162 mm: 40×4 mm, Lochabstand 178 mm, Bohrung 18 mm, Länge 210 mm

• Lichte Weite 182 mm: 40×4 mm, Lochabstand 198 mm, Bohrung 18 mm, Länge 230 mm

• Lichte Weite 202 mm: 40×4 mm, Lochabstand 218 mm, Bohrung 18 mm, Länge 250 mm

Anwendung:

Ideal für Anwendungen mit U-Bügeln zur Befestigung von Vierkantrohren, z. B. im Geländerbau, Fahrzeugbau oder bei Rohrgestellen.

Hinweis:

Ausführungen in Edelstahl sind auf Anfrage erhältlich.
